Destilando conocimiento para Don Nelson
Hay una idea que se repite en todo lo que llevo construido: la confiabilidad de un agente no vive en el modelo, vive en el harness. El modelo pone la fluidez. El harness pone el conocimiento, los contratos y las barreras.
Este post es sobre una pieza clave de ese harness: las reglas que destilé del histórico de revisiones del CEN. Quizás la más aburrida de explicar, y la más difícil de conseguir. Y de paso voy a aprovechar de hablar del término que le da nombre al post: destilar.
¿Qué es destilar conocimiento?
En química, destilar es calentar una mezcla para separar y quedarse solo con lo que importa. Acá es lo mismo: tomar 2.168 observaciones reales — repetidas, redactadas de mil formas, mezcladas con trámite — y reducirlas hasta las 48 reglas que hay debajo. Ese criterio existía, pero como conocimiento tácito: vivía en la cabeza de los revisores, repartido en miles de PDF. Destilarlo es volverlo explícito — algo que se puede leer, ejecutar y medir.
Para que Don Nelson revise un Estudio de Flujo de Potencia le digo en qué se fija un revisor: qué mira, qué chequea, contra qué lo contrasta.
El checklist no es el criterio
El Coordinador publica checklists de revisión de EFP y ECC, y la Guía de Usuario de la PGP describe el trámite. Los leí completos. Sirven para saber qué se entrega — "Entrega Informe", "Entrega Base de Datos PowerFactory" — y casi nada para saber qué se observa.
Entre "el estudio debe modelar correctamente el equipamiento" y "la impedancia de secuencia cero de la línea no calza con la ficha del fabricante" hay una distancia enorme. Esa distancia es el trabajo del revisor.
El criterio existe, pero vive en dos lugares: en la cabeza de la gente que lleva años revisando, y —esto fue lo que me salvó— en los documentos de revisión que el CEN emite estudio por estudio. Cada observación es una regla aplicada, con el caso concreto adjunto. No sé qué se revisa porque alguien lo haya escrito: lo sé porque sé qué se observa.
De dónde lo saqué
Armé un corpus con las revisiones del CEN a estudios de flujo de potencia: 223 estudios, 571 iteraciones de revisión y 1.797 ítems —1.180 observaciones, 640 consideraciones y 11 recomendaciones—, con snapshot al 20 de mayo de 2026.
Y algo que no tenía en el plan original: las observaciones de terceros. Las empresas dueñas del punto de conexión revisan en paralelo, y resultaron una fuente tan dura como el propio Coordinador.

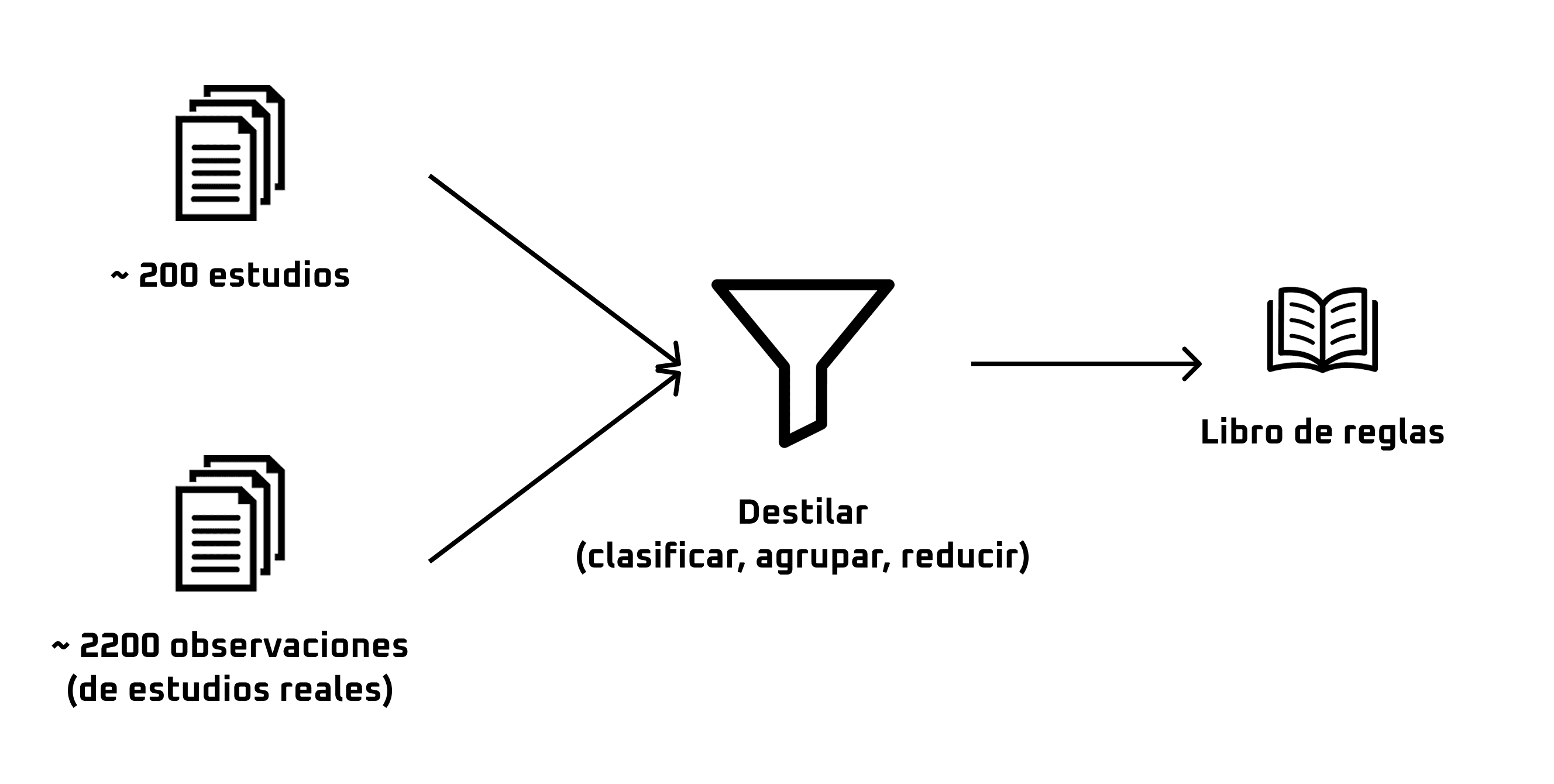

El pipeline es poco glamoroso: bajar los PDF de revisión, extraer el texto, cortarlo ítem por ítem, y clasificar cada ítem con un modelo en cuatro ejes — tipo (observación / consideración / recomendación), categoría, severidad y acción requerida (corregir, aclarar, verificar, agregar caso, actualizar dato, rehacer). Después, agrupar los ítems que dicen lo mismo con otras palabras y quedarse con la regla que hay debajo.
Ese es el embudo completo: 2.168 observaciones reales que se reducen a 1.468 chequeos codificables y de ahí a 48 reglas únicas. Cuarenta y ocho. Eso es lo que hay que saber para revisar un estudio de flujo de potencia en Chile.
Lo que dice el corpus
Antes de las reglas, tres cosas que me cambiaron la cabeza.
La primera: solo el 15,9% de los estudios aprueba limpio. El resto vuelve con observaciones o con consideraciones. La mediana de revisión son 24 días.
Cuántas vueltas toma cerrar un estudio
Barras: estudios que cerraron en esa cantidad de vueltas. Línea: observaciones promedio levantadas en esa vuelta. Baja fuerte, pero nunca llega a cero.
La segunda: el 82,8% de los estudios recibe observaciones de terceros. El dueño del punto de conexión revisa con lupa, y observa distinto que el Coordinador. Conoce su instalación mejor que nadie, y lo nota cuando el modelo no la representa.
El Coordinador y el tercero no miran lo mismo
% de las observaciones de cada revisor que cae en esa categoría. El dueño del punto de conexión pega el doble en documento incompleto y casi el triple en modelo inconsistente.
La tercera, y la que más me sorprendió: lo que más se observa no es ingeniería difícil. Es dato de entrada incorrecto, con 297 ítems. Más que sobrecarga de línea, criterio N-1 no cumplido y caída de tensión fuera de rango juntos.
Qué se observa, por volumen
1.797 ítems de 571 iteraciones de revisión. Las tres primeras no son problemas de red: son problemas de datos y de documento.
Casi nada de lo que se observa es que el sistema eléctrico se comporte mal. Es que el número del informe no calza con el número de la fuente oficial.
El revisor no revisa "el estudio". Revisa consistencia entre fuentes.
Las reglas que más pesan
De las 48, estas ocho explican la mayor parte del volumen. Las dejo en el idioma en que las entendería un ingeniero, no en el de la norma:
- 1
Que los parámetros del equipamiento — largo, R, X, B, secuencia cero, taps, capacidades — calcen exactamente con InfoTécnica y con las fichas del fabricante.
frecuencia en el corpus: 256
- 2
Que la capacidad de transmisión declarada considere el elemento serie realmente limitante: no el conductor, sino el TTCC, la trampa de onda, el desconectador o el chicote del paño.
frecuencia en el corpus: 132
- 3
Que los nombres, tensiones, identificadores y unidades sean los mismos en el texto, en las tablas, en los unilineales y en la base.
frecuencia en el corpus: 122
- 4
Que se cumpla, al pie de la letra, la Carta de Escenarios Mínimos: todos los casos, todas las condiciones, ninguno de más ni de menos.
frecuencia en el corpus: 90
- 5
Que el cronograma y la fecha de puesta en servicio sean coherentes con las obras de terceros que el estudio da por existentes.
frecuencia en el corpus: 62
- 6
Que las medidas de mitigación estén cuantificadas y simuladas, no enunciadas.
frecuencia en el corpus: 59
- 7
Que la base entregada converja, se pueda ejecutar y traiga los casos de estudio realmente configurados.
frecuencia en el corpus: 50
- 8
Que la topología modelada sea la real: interruptores, acoplamientos e indisponibilidades como están en terreno, no como están en el diagrama.
frecuencia en el corpus: 38
Fíjate en el patrón. Seis de las ocho son verificables contra una fuente externa: InfoTécnica, la ficha del fabricante, la Carta de Escenarios, el cronograma de obras, la propia base de simulación. Casi ninguna requiere criterio de ingeniero para detectarla — el criterio se necesita después, para decidir qué tan grave es.
De reglas a capacidades del harness
Las 48 reglas no se implementan una por una. Se agrupan en seis capacidades, y cada capacidad lleva un peso: cuántas observaciones reales del corpus habría atrapado.
Cuánto pesa cada capacidad del harness
Cuántas observaciones reales del corpus habría atrapado esa capacidad.
Ese peso es lo que convierte al corpus en una herramienta de ingeniería: la cobertura del agente deja de declararse y pasa a medirse. Puedo decir qué parte de las observaciones reales del CEN habría detectado Don Nelson con lo que ya está construido — validar parámetros contra InfoTécnica, cruzar con la Carta de Escenarios — y qué parte depende de re-simular en PowerFactory, que es trabajo de Spark.
Y lo que falta también queda medido. La consistencia documental y la vigencia de la base todavía están fuera del alcance de Don Nelson, y ahora sé exactamente cuánto cuestan: 274 observaciones reales que hoy pasarían de largo.
Las 48 reglas
Acá van todas, agrupadas por la capacidad que las cubre. Es conocimiento público destilado de documentos públicos, así que no tiene mucho sentido guardárselo:
Validar parámetros contra InfoTécnica
8 reglas · peso 488- 1Que los parámetros del equipamiento calcen con InfoTécnica y las fichas del fabricante×256crítica
- 2Que la capacidad de transmisión considere el elemento que realmente limita: serie, equipos de patio o protecciones×132crítica
- 3Que los prerrequisitos técnicos estén aprobados, con unilineales oficiales y cada equipo con su ID único (NUP)×29crítica
- 4Que los despachos de generación local, PMGD y demandas en barras tengan sustento y estén bien modelados×24media
- 5Que la compensación reactiva y dinámica (PPC, SVC, STATCOM, BESS) esté modelada con sus parámetros y modos de control×23crítica
- 6Que las condiciones de borde, indisponibilidades y limitaciones físicas del entorno estén en el modelo×11crítica
- 7Que la demanda de la zona de influencia esté bien caracterizada y proyectada en el tiempo×8media
- 8Que los cambiadores de tomas (LTC/NLTC) y los taps estén modelados y sean operables en la práctica×5crítica
Re-simular en PowerFactory
15 reglas · peso 336- 9Que las medidas de mitigación estén definidas, cuantificadas, simuladas y sean factibles×59crítica
- 10Que la base de simulación converja, corra sin errores y esté completa y bien configurada×50crítica
- 11Que la topología y el estado real de interruptores, acoplamientos e indisponibilidades estén representados×38crítica
- 12Que los automatismos (EDAG/ERAG/EDAC) y las islas estén modelados, justificados y especificados×34crítica
- 13Que quede claro qué sobrecargas ya existían, cuáles las trae el proyecto y cuánto pesan×27crítica
- 14Que el acotamiento de despacho y el curtailment necesarios para cumplir N-1 estén definidos×27crítica
- 15Que se simulen sensibilidades: demandas extremas, indisponibilidades y topologías raras×21crítica
- 16Que los BESS estén modelados con sus modos de operación, límites de carga/descarga y restricciones×18crítica
- 17Que el despacho ERNC por bloque horario sea física y temporalmente consistente×16crítica
- 18Que los esquemas de control operacional, los desenmalles y la operación degradada estén definidos×16media
- 19Que las contingencias de barra consideren el acoplamiento físico real y la pérdida de transformadores en las subestaciones de conexión×10crítica
- 20Que las contingencias se simulen con los automatismos, protecciones y transferencias de carga actuando×10crítica
- 21Que se analice la sobrecarga transitoria admisible, la constante térmica y el riesgo de que operen protecciones×4media
- 22Que después de corregir el modelo se vuelva a simular y se actualicen los resultados×4media
- 23Que las centrales en Reserva Estratégica queden fuera de servicio en el modelo×2crítica
Consistencia documental
8 reglas · peso 247- 24Que el documento esté bien escrito: formato, unidades consistentes y rotulación correcta×122menor
- 25Que las tablas de resultados traigan todas las variables y todos los elementos que corresponde×33media
- 26Que los resultados, despachos y estados operativos del informe calcen con los de la base×30crítica
- 27Que los unilineales tengan detalle suficiente, con largos de tramos y contexto geográfico×18media
- 28Que las observaciones anteriores se respondan de forma trazable y queden incorporadas de verdad×16crítica
- 29Que las conclusiones, alertas de sobrecarga y mitigaciones digan lo mismo que las simulaciones×13crítica
- 30Que se analicen las secuencias de maniobras, etapas constructivas y topologías transitorias de la puesta en servicio×9crítica
- 31Que se compare con y sin proyecto ante las contingencias críticas×6media
Cruzar con la Carta de Escenarios
10 reglas · peso 233- 32Que se cumpla al pie de la letra la Carta de Escenarios Mínimos (CEM/CEMD)×90crítica
- 33Que el cronograma y la fecha de puesta en servicio calcen con las obras de terceros que el estudio asume×62crítica
- 34Que las contingencias estén completas y trazables entre los reportes y los archivos de simulación×37crítica
- 35Que el N-1 cubra toda el área de influencia y los corredores congestionados×13crítica
- 36Que el modelo esté completo y el área de influencia bien delimitada×10crítica
- 37Que esté el Caso Base sin proyecto (Caso 0) para poder comparar×9crítica
- 38Que se evalúe el sistema ante contingencias extremas y condiciones de mantenimiento (N-1-1)×4crítica
- 39Que se estudie perder la unidad de generación más grande o su línea radial de evacuación×3crítica
- 40Que las contingencias críticas también se evalúen en escenarios de transición y topologías temporales×3media
- 41Que se sensibilice qué pasa si las obras sistémicas de terceros se atrasan×2crítica
Chequear límites NTSyCS
6 reglas · peso 99- 42Que la capacidad de transmisión se sensibilice por temperatura ambiente y condiciones climáticas×40crítica
- 43Que se cumplan los límites de tensión en N-1, con control de tensión y esquemas de alivio de demanda×32crítica
- 44Que la cargabilidad y la operación en paralelo de los transformadores de poder tengan respaldo técnico×11crítica
- 45Que se respeten los límites de sobrecarga admisibles en N-1×7crítica
- 46Que las tensiones de referencia y las bases en p.u. estén actualizadas y sean las mismas en todo el estudio×5media
- 47Que la cargabilidad en N-0 deje espacio para cumplir N-1 en circuitos paralelos×4crítica
Vigencia de la base
1 reglas · peso 27- 48Que la base de simulación sea la vigente, compatible y trazable×27crítica
×n = frecuencia en el corpus (observaciones del CEN + observaciones de terceros, estas últimas con peso doble). La severidad es la que le asignó el clasificador al agrupar los ítems.
Lo honesto
Las 48 reglas son una síntesis mía, no un documento oficial del Coordinador: nadie publicó esto y nadie lo va a validar. Están construidas desde los checklists públicos, la normativa aplicable y el histórico de observaciones, y el corpus llega hasta mayo de 2026 y cubre flujo de potencia — cortocircuito es otra pasada. La clasificación de cada ítem la hizo un modelo, con revisión manual por muestreo, así que las categorías tienen ruido.
Aun así, es lo mejor que tengo, y es infinitamente mejor que la alternativa —que era pedirle al agente que revisara un estudio con instrucciones escritas por mí de memoria. El harness ahora carga un answer-key que se puede contrastar contra la realidad: cada vez que Don Nelson levanta un hallazgo, existe un corpus de 2.168 observaciones reales contra el cual preguntarse si un revisor humano lo habría levantado también.
Eso, al final, es todo lo que hace un buen harness: convertir conocimiento que estaba en la cabeza de alguien en algo que se puede ejecutar, medir y corregir.
